Laboratorio # 3


Diseño De Sistemas Embebidos (Arduino)


Luis Daniel Yepes Rodriguez.


Tecnología en sistema.


Universidad Santiago de Cali.


Descripción:




En este laboratorio se va a controlar el tiempo de encendido y apagado de los 8 diodos LED como en el anterior laboratorio #2, pero esta vez con ayuda de processing. Vamos a programar el desarrollo de este circuito y lo simularemos en nuestra PC con los dos potenciómetros en processing. Gracias a la comunicación serial podremos enviar estos datos al arduino rápidamente; luego este interpretara nuestros datos y según las instrucciónes indicadas en el programa del arduino este actuara y cumplirá con las instrucciones indicadas.

Material necesario para este proyecto:





Arduino One
8 Diodos led
cables de macho-macho
1 Protoboard
8 resistencias de 220Ω ohms.
processing-2.1.2-windows 64 bits

DIAGRAMAS:

MONTAJE



PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio.










                                                         Fotos del montaje:


PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio




PASO #2: Colocar las 8 resistencias en la protoboard, estas resistencias se conectan a los anodos(+) la pata más larga de los diodos.


PASO #3: Conectar los ocho led's, cada led se conecta en serie con una resistencia, debemos tener presente que las resistencias están conectadas a los anodos del los diodos (+), por esta razón la pata que corresponde conectar en cada resistencia es el anodo ó pata mas larga del led que corresponde al lado positivo.




PASO #4: Las resistencias deben conectarse a las salidas digitales del arduino, para ello utilizaremos los pines del 2 al 9; ademas debemos polarizar la tierra desde el pin del arduino GND.

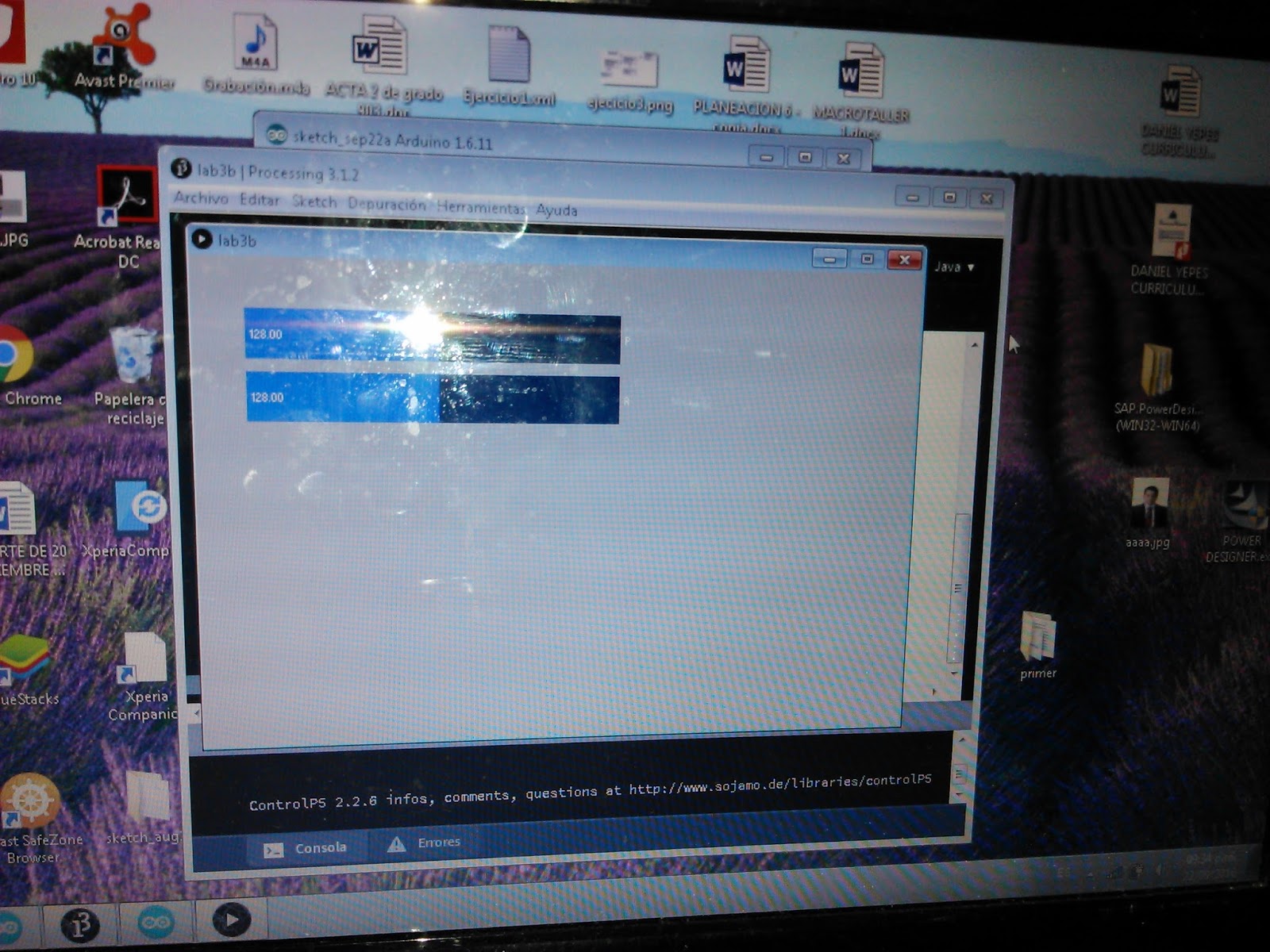

PASO #5: Se debe realizar la interfaz gráfica en processing la cual contendrá las Perillas que manejaran el tiempo de encendido y apagado.







Vídeo del Circuito Funcionando





                                       Codigo de Programacion del Arduino





                   Código en Processing







Laboratorio # 2


Diseño De Sistemas Embebidos (Arduino)


Luis Daniel Yepes Rodriguez.


Tecnología en sistema.


Universidad Santiago de Cali.


Descripción:




En este laboratorio vamos a leer datos de potenciometros.Estos datos los Usaremos como
tiempo de encendido y el tiempo de apagado para una secunencia de 8 LEDs,que se movera de izquierda a derecha, y viceversa.

Material necesario para este proyecto:



  1. Arduino One.
  2. 8 Diodos Leds.
  3. 8 resistencias de 330 ohnmios
  4. 2 potenciometros de 10k ohnmios
  5.  Cables machos-machos

DIAGRAMAS:

MONTAJE


ESQUEMÁTICO:






                                                                 PCB



                                                         Fotos del montaje:


PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio




PASO #2: Colocar las 8 resistencias en la protoboard, estas resistencias se conectan a los anodos (+) de los led.



PASO #3: Conectar los ocho led's, cada led se conecta en serie con una resistencia, debemos tener presente que las resistencias están conectadas a los anodos de los led's, por esta razón la pata que corresponde conectar en cada resistencia es el anodo (+) ó pata más larga del led que corresponde al lado positivo


PASO #4: Las resistencias deben conectarse a las salidas digitales del arduino, para ello utilizaremos los pines del 2 al 9; ademas debemos polarizar la tierra desde el pin del arduino GND.



PASO #5: Conectar los potenciometros de 10kohms al arduino, para ello debemos colocar el pin del medio de de cada uno de los potenciometros al pin análogo que deseamos utilizar, en este caso utilizaremos "A0" y "A1" y los otros dos pines de cada uno van a tierra y a vcc, de esta manera lo ultimo que se hace es conectar el arduino y programarlo.


Vídeo del Circuito Funcionando




Codigo de Programacion del Arduino







       Laboratorio # 1






Diseño De Sistemas Embebidos


Luis Daniel Yepes  Rodriguez.


tecnología en sistema.


Universidad Santiago de Cali.


Descripción:



Controlar 8 LEDs desde el arduino,un LED encendido que se mueve de izquierda a derecha.


                                      Material necesario para este proyecto:



· 1 Arduino One
· 1 Protoboard
· 8 Diodos LED
· 8 Resistencias 220Ω o
·  Cables macho-macho


                                                                     DIAGRAMAS:



                                                                         Montaje





ESQUEMÁTICO



PCB


                                                      Fotos de Montaje




PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio.


 PASO #2: Colocar las 8 resistencias en la protoboard, estas resistencias se conectan a los anodos(+) la pata más larga de los diodos.




PASO #3: Conectar los ocho led's, cada led se conecta en serie con una resistencia, debemos tener presente que las resistencias están conectadas a los anodos del los diodos (+), por esta razón la pata que corresponde conectar en cada resistencia es el anodo ó pata mas larga del led que corresponde al lado positivo.



PASO #4: Las resistencias deben conectarse a las salidas digitales del arduino, para ello utilizaremos los pines del 2 al 9; ademas debemos polarizar la tierra desde el pin del arduino GND. De esta manera lo ultimo que se hace es conectar el arduino y programarlo.








Código de Programación del Arduino
